1、MEMS/半導體

 用于 MEMS 晶圓和其他具有不同形貌的基板的光刻膠超聲波噴涂

 在過去的十年中，已經在 MEMS 晶圓和其他 3D 微結構上進行了直接噴涂光刻膠涂層，對噴涂沉積到深井（高）形貌的優勢進行了大量研究。與傳統的旋涂相比，使用超聲波噴涂的光刻膠涂層在沉積更均勻的涂層方面具有優勢，特別是沿著高縱橫比溝槽和 V 型槽結構中的側壁頂部，在這種情況下，離心旋涂無法沉積均勻的涂層。沿側壁涂膜，而不會在空腔底部沉積過多的光刻膠。

 超聲波噴涂是光刻晶圓加工中光刻膠涂層的簡單、經濟且可重復的工藝。RysenTech 超聲波鍍膜系統可以使用先進的分層技術對流速、鍍膜速度和沉積量進行精細控制。低速噴霧成型將霧化噴霧定義為精確、可控的圖案，避免過度噴涂，同時產生非常薄、均勻的涂層。使用超聲波技術的直接噴涂已被證明是一種可靠且有效的方法，可將光刻膠沉積到 3D 微結構上，從而減少因金屬過度暴露于蝕刻劑而導致的設備故障。

超聲波噴嘴在直接噴涂光刻膠涂層工藝中的優勢包括：

·各種表面輪廓的均勻薄膜覆蓋。

·能夠以優異的均勻性涂覆高縱橫比的溝槽。

·不堵塞霧化噴霧。

·能夠以高均勻性沉積薄的單微米層。

·可重復驗證的噴涂工藝。

RysenTech 噴霧系統的核心是我們的超聲波噴嘴，它使用高頻聲音振動產生數學定義的液滴的軟霧。這消除了堵塞，因?yàn)椴皇褂脡毫?lái)產生噴霧，并且液滴具有非常窄的液滴分布尺寸，進一步有助于沉積層的均勻性。

2、切割保護膜

切割前在硅片上超聲波噴涂保護膜

RysenTech 獨特的涂層技術已被證明是一種可靠、可重復且有效的方法，可在切割、研磨和拋光之前將各種化學物質應用于硅片和凸塊保護。常見的化學品包括 Z-Coat、PMMA 和其他易于去除的化學品。我們的噴嘴系統可以定制，以滿足客戶對切割保護膜的特定涂層需求和挑戰。

RysenTech 超聲波噴涂系統已被證明可用于需要均勻、可重復的材料涂層的各種應用。RysenTech 的涂層系統可以控制從亞微米到 100 微米以上的厚度，并且能夠涂層任何形狀或尺寸，是旋涂和傳統噴涂等其他涂層技術的可行替代方案。

我們的涂層系統可以使用簡單的分層技術對流速、涂層速度和沉積量進行精細控制。低速噴霧成型將霧化噴霧定義為精確、可控的圖案，避免過度噴涂，同時產生非常薄、均勻的涂層。

RysenTech 的超聲波涂層技術在晶圓保護涂層工藝中的優勢包括：

·各種表面輪廓的快速、均勻薄膜覆蓋。

·化學和涂層性能的高度靈活性。

·不堵塞霧化噴霧。

·高轉移效率，非常低的浪費。

·高度可重復的成熟噴涂工藝。

3、聚酰亞胺和光刻膠涂層

 RysenTech 超聲波噴涂系統經過驗證可用于需要均勻、可重復的光刻膠或聚酰亞胺薄膜涂層的各種應用。RysenTech 的涂層系統可以控制從亞微米到 100 微米以上的厚度，并且能夠涂層任何形狀或尺寸，是旋涂和傳統噴涂等其他涂層技術的可行替代方案。

聚酰亞胺和光刻膠涂層的常見應用包括但不限于 MEMS、透鏡、微流體器件、微電子器件和過濾器。RysenTech 的涂層系統能夠在平面和 3D 基材上進行涂層，通常包括硅晶片、玻璃、陶瓷和金屬。

超聲波噴涂是一種簡單、經濟且可重復的光刻膠和聚酰亞胺涂層工藝。RysenTech 超聲波涂層系統可以使用簡單的分層技術對流速、涂層速度和沉積量進行精細控制。低速噴霧成型將霧化噴霧定義為精確、可控的圖案，避免過度噴涂，同時產生非常薄、均勻的涂層。

超聲波噴嘴在聚酰亞胺和光刻膠涂層直接噴涂工藝中的優勢包括：

·各種表面輪廓的均勻薄膜覆蓋。

·化學和涂層性能的高度靈活性。

·不堵塞霧化噴霧。

·高轉移效率，非常低的浪費。

·高度可重復的成熟噴涂工藝。

4、EMI屏蔽涂層

具有精確厚度控制的封裝級 EMI（電磁干擾）屏蔽噴涂

超聲波涂層技術，然后是低溫?zé)峁袒?，為封裝級 EMI（電磁干擾）屏蔽工藝提供了一種成本有效的替代昂貴濺射涂層設備的替代方案。高性能銀 EMI 屏蔽噴涂材料與全自動 XYZ 運動涂層系統一起應用于移動設備制造過程。

RysenTech 的無堵塞超聲波涂層技術以功能性和保護性材料的超薄微米層涂層而聞名。噴嘴的超聲波振動有效地分散懸浮液中的顆粒，并在薄膜層中產生非常均勻的顆粒分散，而導電顆粒不會從懸浮液中沉淀出來。

噴涂銀填充環氧樹脂屏蔽材料已應用多年。更薄、更輕的器件設計已經從板級屏蔽過渡到 IC 封裝屏蔽，從而實現更高的板密度。作為濺射的替代方法，在封裝放置后使用超聲波噴涂涂覆銀填充聚酯涂層。

以濺射技術成本的一小部分，RysenTech 超聲波噴涂系統已被用作 CVD 替代品，其中成本節約是制造過程中的一個重要問題。有效的 EMI 屏蔽噴涂涂層可實現高處理速度，而不會因相鄰設備的電磁場干擾而導致運行中斷性能問題。

超聲波涂層技術在EMI屏蔽涂層工藝中的優勢：

·幾何形狀的完整薄膜覆蓋，具有出色的均勻性

·頂面與側壁厚度比為：1.0 到 ~0.6-0.7

·高吞吐量 (UPH)

·由于顆粒均勻分布，具有出色的表面導電性

·小型設備的高效屏蔽

·通過超聲波噴嘴傾斜和旋轉在緊湊幾何形狀中實現最佳側壁覆蓋

·精確的厚度控制

·靈活、可編程的噴嘴傾斜和旋轉功能

·無背面污染

·粘合性能被證明是優秀的

·與濺射相比，簡單、經濟的技術

5、倒裝芯片助焊劑

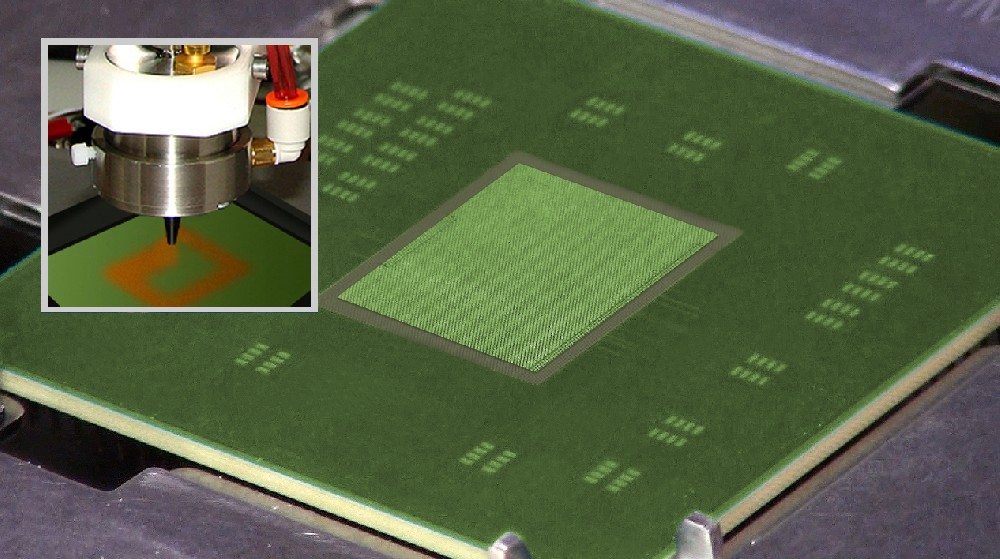

倒裝芯片封裝工藝的精密噴涂助焊劑

超聲波噴涂提供了一種精確、可重復、可控的噴涂解決方案，用于將焊劑噴涂到接觸墊上。噴涂非常薄、均勻的助焊劑層的能力可防止助焊劑殘留過多，這會導致底部填充不良，從而導致產品不可靠。嚴格控制助焊劑厚度還可以防止芯片浮動，避免停機和不良的芯片連接。最小的過度噴涂可防止助焊劑接觸無源器件。其他方法，如噴射、浸焊、和壓力噴嘴噴霧不能施加薄的目標焊劑層。通過自動化 XYZ 運動和輸送能力實現高吞吐量。多個噴嘴配置可以進一步加快噴涂過程。

在倒裝芯片封裝應用中使用超聲波噴涂的好處：

·高度可控的噴涂避免了過度噴涂造成的返工成本。

·能夠控制助焊劑厚度，涂層薄至20微米。

·均勻的助焊劑層消除了可能導致芯片和基板報廢的芯片浮動。

·無堵塞超聲波噴霧需要最少的清潔并提供高重復性，因?yàn)閲婌F性能不會因壓力噴嘴的逐漸堵塞而受到影響。

·經證明與銦助焊劑兼容。
